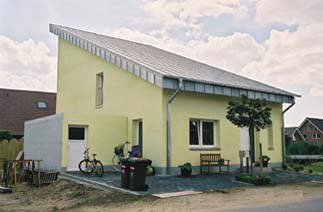

Gebäude
Doppelhaus-Hälfte in
Massivbauweise mit

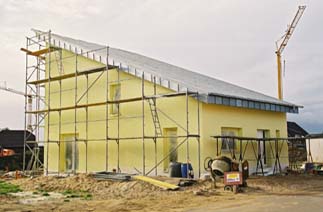

Wärmedämmverbundsystem,
die zweite Haushälfte
wurde bisher noch nicht
gebaut.

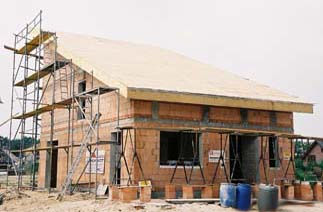

tragende Konstruktion aus
Poroton Ziegelmauerwerk
nicht unterkellert
Energiebezugsfläche:
149 m²
Umbautes Volumen: 697 m³
|
Kennwerte
Die
Doppelhaushälfte erreicht einen Heizwärmebedarf
von
14,1 kWh/m²a incl. dem eingerechneten
Luftdichtheitsergebnis.
Die
Blower door Messung ergab das sehr gute Ergebnis
von
0,16 h-1. |
Allgemeines / Besonderheiten
Das
vorliegende Passivhaus wurde weitestgehend vom
Bauherren
in Eigenregie erbaut. Durch weit vor
Baubeginn
intensive Beschäftigung des Bauherren mit
dem
Thema Passivhaus, konnte der Bauablauf sehr
zügig
und ohne Überraschungen verlaufen. Fast alle
Details
lagen gründlich vorbereitet und durchdacht vor,
so
daß während dem Bauablauf nur noch kleine
Hilfestellungen
vom NEI gegeben werden mußten.
|
Aufbau der thermischen Hüllfläche
Sohlplatte:
12 cm WLG 035 druckfeste
Dämmung
20 cm Betonsohle
7 cm WLG 035 Unterestrichdämmung
4 cm Estrich
mittlerer U-Wert 0,170
W/m²K
Außenwand:
30 cm WLG 035 WDVS aus Polystyrol
mit mineralischem Putz
24cm geklebtes Poroton Ziegelmauerwerk
1,5 cm Innenputz
mittlerer U-Wert 0,093
W/m²K
Fenster:
gedämmte Kunststoffrahmen,
UF-Wert 0,64
Fa. Eurotec GmbH
3-fach Verglasung, UG-Wert
0,70 g-Wert 50%
mittlerer U-Wert 0,809
W/m²K
Haustür:
hochgedämmte Holz-Haustür
Fa. Eurotec GmbH
Holz-Warm-Haustür serie
0,5
mittlerer U-Wert 0,600 W/m²K
Dach:
DWD-Platten
30 cm WLG 035 TJI mit Mineralwolldämmung
OSB-Platten
8 cm WLG 035 innere Aufdoppelungsebene
GK-Platten
mittlerer U-Wert 0,092
W/m²K
|
Luftdichtende Ebenen
- Betonsohlplatte
- Innenputz an AW
- PE Folie im Dach
- Fenster und Haustür
mit Klebebändern
angeschlossen

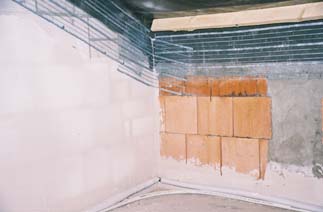

Der luftdichte Anschluß
der Folie mit der Drempelwand geschah über ein Streckmetall, welches
später mit dem Innenputz eingeputzt wurde
Vorbereitend für einen

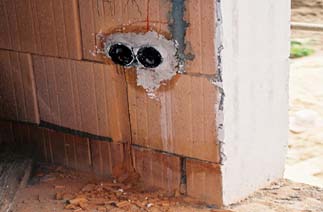

luftdichten Fenstereinbau ist die Laibung bereits geputzt. Die Steckdosen
in der Außenwand isind in ein sattes Mörtelbett eingesetzt worden
|
Wärmebrückenvermeidung
- Dämmung unter der
Sohle
- Außenseitig gedämmter
Massivbau aus
hochdämmenden
verklebten Ziegeln
- WB- freier Übergang
ins Pultdach mit lückenloser
Dämmebene
Haustechnikkomponenten
Lüftungsanlage:
Lüftungsanlage mit
Wärmerückgewinnung der
Firma Lüfta, Lüfta
LS 300 DC
Wärmebereitstellungsgrad
84%
Die Lüftungsanlage
ist im Haustechnikraum unter der Dachschräge aufgestellt im niedrigen
Teil des Pultdaches. Die Besonderheit einer Lüfta-Anlage besteht darin,
das die einzelnen Komponenten im Baukastensystem zusammengesetzt werden
können
EWT:
Luftdurchströmter Erdreichwärmetauscher
mit einem
Wärmebereitstellungsgrad
von 23%
Heizung:
Zulufterwärmeung über
ein Luft-Wasser Heizregister an
der Lüftungsanlage.
Wärmeerzeugung über eine Wärmepumpe
Warmwasserbereitung:
Wärmeerzeugung über
eine Wärmepumpe
|
