Passivhäuser Adler und Großhans, Bocholt-Biemenhorst

Standort: Julius-Vehorn-Weg 1 und 3, Bocholt
Baujahr: 2002

Energetische Begleitung der Planung und Bauausführung durch das NEI


Gebäude

Doppelhaus in einschaliger Massivbauweise aus Porenbeton mit Wärmedämmverbundsystem
Nicht unterkellert
Energiebezugsfläche: je  160 m²
Umbautes Volumen:   je  683 m³



PHPP-Kennwerte

 4.174 kWh/a Transmissionswärmeverlust
    975 kWh/a Lüftungswärmeverlust
-1.344 kWh/a Solare Wärmegewinne
-1.725 kWh/a Innere Wärmegewinne
 2.178 kWh/a Heizwärmebedarf = 14,32 kWh/m²*a

 0,50 - 0,60 /h Luftdichtheit (n50-Wert)


Allgemeines / Besonderheiten

Passivhäuser in konventionellem Stil, denen man ihre guten Dämmeigenschaften von außen nicht ansieht. Der sehr gut wärmedämmende Porenbetonstein Lambda 0,09) verbessert die Dämmung der Außenwände und vermeidet zugleich Wärmebrücken.

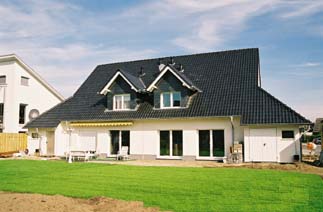

Ansicht von Süden, Gartenseite

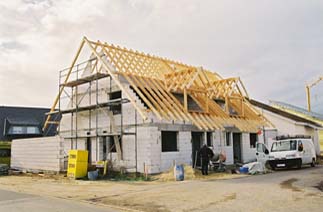

Ansicht von Nord-Osten, Rohbauphase

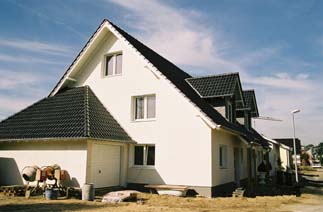

Ansicht von Nord-Osten, fertiger Zustand

Aufbau der thermischen Hüllflächen

Sohlplatte:
12 cm WLG 035 Perimeterdämmung (druckbelastet)
20 cm Betonsohle
23 cm WLG 035 Unterestrichdämmung
  6 cm Estrich
  1 cm Fliesen
USO= 0,097 W/m²K

Außenwand:
20 cm Porenbetonmauerwerk, Lambda 0,09 W/mK
30 cm Außendämmung WLG 035
UAW = 0,106 W/m²K

Fenster:
Gedämmte Kunststoffrahmen "Eurotec Eco2"
UF= 0,64 W/m²K
3-fach Verglasung, UG= 0,70 W/m²K,  g= 50%/60 %
UW= 0,822 W/m²K

Haustür:
Hoch gedämmte Holz-Haustür "Eurotec"
UD-Wert 0,630 W/m²K

Dach:
18 cm Zwischensparrendämmung WLG 035
16 cm Dämmung zw. Aufdoppelungssparren WLG 035
          PE-Folie als luftdichtende Ebene
  6 cm Lattung mit Dämmung WLG 035
Gipskarton-Bekleidung
UDA = 0,093 W/m²K

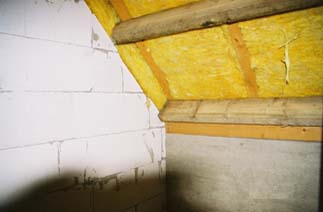

Mehrlagiger Dachaufbau (18cm Sparren und 16cm Aufdoppelung) sowie Übedämmung der Mauerkrone zur WB-Vermeidung



Luftdichtende Ebenen

- Betonsohlplatte
- Innenputz
- PE-Folie an den Dachschrägen
- Fenster und Haustür mit Klebebändern an geputzte
  Laibungen angeschlossen

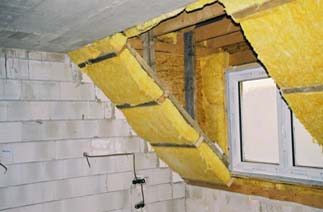

Mehrlagiger Dämmstoff-Aufbau der Gaube

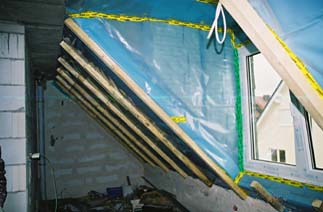

PE-Folie als luftdichtende Schicht im Dach, hier an der Gaube


Wärmebrückenvermeidung

Die Sohlplatte des nicht unterkellerten Hauses ist unterseitig vollflächig gedämmt. Insofern gibt es keine Wärmebrücken am Mauerfußpunkt.
Die Außendämmung der wände ist an die Dachdämmung lückenlos angearbeitet.
Die Rahmen der Fenster und Außentüren werden von der Außendämmung etwa 4-5 cm überdeckt.


Haustechnik

Lüftung:
Lüftungsanlage mit integrierter Kleinwärmepumpe "Maico Aerex". Anrechenbarer Wärmebereitstellungsgrad ist 78%

Erdwärmetauscher
Luftkanal aus Kunststoffrohr DN 200 mit 38 m Länge, 2,5m tief vergraben.

Heizung und Warmwasser:
über die Wärmepumpe der Lüftungsanlage

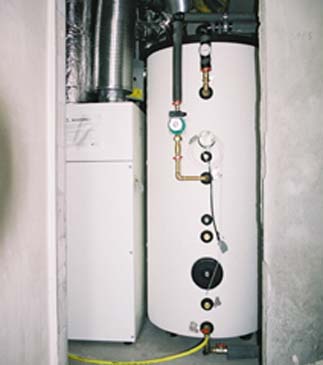

Haustechnikzentrale im Spitzboden mit
Wärmepumpen-Kompaktagregat und Warmwasserspeicher
