Passiv-Haus
Winter

Bauherr: Familie Winter
Standort: Karl-Junker-Straße 23, 32657 Lemgo
Planung: Dipl.-Ing. Reinhard Hanisch, Grüner Sand 43a, 32107 Bad Salzuflen
Baujahr: 1999
Gebäude

Freistehendes Einfamilienhaus, nicht unterkellert in Holzleichtbauweise. Wohnfläche 168 m², Luftvolumen 687 m³.







 Heizung / Warmwasser

Das Gebäude verfügt über eine Solaranlage mit Speicher und elektrischer Nachheizung.
Die Restwärmeversorgung erfolgt über ein Pumpen-
Warmwasser-Luftheizregister, das sich aus dem Solarspeicher bedient.






 Lüftung

Zentrale Zu- / Abluftanlage mit Wärmerückgewinnung von Westaflex, zusätzlicher Erdreichwärmetauscher. Abführung der Luft aus Küche, Bad und WC, Verteilung der Zuluft auf die Aufenthaltsräume Wohnen, Schlafen, Kinderzimmer über Flachkanäle, die "unsichtbar" innerhalb der TJI-Ebene der Etagendecken verlegt sind.

Energetische Kennzahlen

Heizwärmebedarf: nach PHPP 13,9 kWh/(m²a).
Baukonstruktion

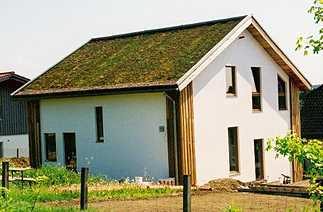

geringe Fensteranteile in Nordfassade (Ansicht Nord-W)

 Sohlplatte: Holzstegträger-Konstruktion, Aufbau: Bodenbelag, 302er TJI-Träger mit Dämmung WLG 040, Dämmebenen mit 8% Hozanteil und Dämmung WLG 035,     U-Wert = 0,103 W/m²K.
Außenwände: 302er TJI mit Aussteifung aus OSB-
Platte, Aufbau: Gipsfaserplatte, 14 cm Dämmebene mit 11% Hozanteil und Dämmung WLG 040, 12 mm OSB, 18,5 cm Dämmebene mit 8% Hozanteil und Dämmung WLG 040, Holzweichfaser-Putzträgerplatte mit WDVS,     U-Wert = 0,115 W/m²K.
Fenster: 3-fach-Verglasung UG-Wert = 0,7 W/m²K in Isorahmen UF-Wert = 0,068, g-Wert 60%, gesamtes Fenster UW-Wert = 0,76 W/m²K.
Hautür: Doppelte Lippendichtung umlaufend, Schwellenausbildung ???
Dach: Gipskarton, 12 mm OSB, 406 TJI mit Zellulosedämmung WLG 040, 18 mm DWD-Platte, U-Wert = 0,099 W/m²K.

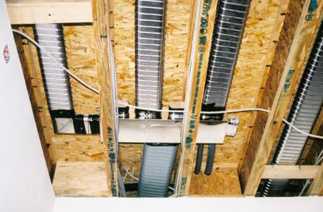

Lüftungskanäle in der TJI-Etagendecke verlegt
