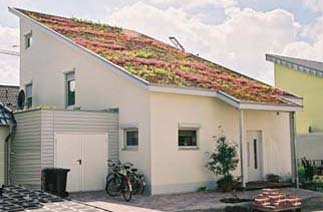

Passivhaus Clabbers, Bocholt-Biemenhorst

Bauleute: Familie Clabbers
Standort: Julius-Vehorn-Weg 5, Bocholt
Baujahr: 2001

Energetische Begleitung der Planung und Bauausführung durch das NEI


Gebäude

Doppelhaus-Hälfte in Holzbauweise
tragende Konstruktion aus vorgefertigten TJI-Tafeln
nicht unterkellert
Energiebezugsfläche: 152 m²
Umbautes Volumen: 690 m³



Kennwerte

Die Doppelhaushälfte erreicht einen Heizwärmebedarf
von 12,5 kWh/m²a incl. dem eingerechneten
Luftdichtheitsergebnis.
Die Blower door Messung ergab das erfreuliche
Ergebnis von 0,30 h-1.


Allgemeines / Besonderheiten

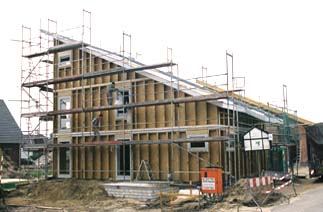

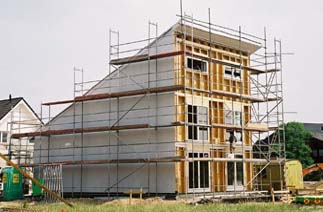

Der im Werk vorgefertigte Holzbau wurde innerhalb
weniger Tage auf die vorbereitete unterseitig gedämmte
Sohlplatte aufgebaut. Alle Dämmarbeiten erfolgten vor
Ort in Form von eingeblasenen Zelluloseflocken und
verputztem WDVS aus Holzfaserdämmplatten.
Bei diesem Gebäude zeigte sich wieder, wenn die
Planung und Ausführung aus einer Hand kommt, kann
hervorragende Arbeit geleistet werden. Besonders wenn
alle Beteiligten das Passivhaus verstanden haben und
Spaß an der Perfektion bekommen.



Aufbau der thermischen Hüllfläche

Sohlplatte:
12 cm WLG 040 druckfeste Dämmung
25 cm Betonsohle
14 cm WLG 035 Unterestrichdämmung
 6 cm Estrich
mittlerer U-Wert 0,136 W/m²K

Außenwand:
10cm WDVS aus Holzfaserdämmung
OSB-Platten
24cm TJI mit Zelluloseflocken WLG 040
OSB-Platten
6cm innere Aufdopplung mit Zelluloseflocken WLG 040
OSB-Platten und GK-Platten
mittlerer U-Wert 0,105 W/m²K




Fenster:
gedämmte Holzfenster, UF-Wert 0,74
Holzfensterring-Öko-Therm, Fa. Rübbelke
3-fach Verglasung, UG-Wert 0,70  g-Wert 53%
mittlerer U-Wert 0,832 W/m²K

Haustür:
Variotec, Thermosafe
mittlerer U-Wert 0,610 W/m²K

Dach:
Gründacheinpflanzung
DWD-Platten
36,5cm TJI mit Zelluloseflocken WLG 040
OSB-Platten
mittlerer U-Wert 0,110 W/m²K



Luftdichtende Ebenen

- Betonsohlplatte
- OSB-Platten mit verklebten Stößen an AW
  und im Dach
- Fenster und Haustür mit Klebebändern
  angeschlossen

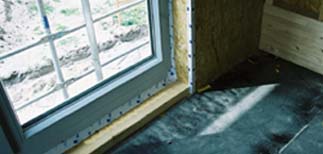

Abklebung der Fensterrahmen von innen mit Klebeband

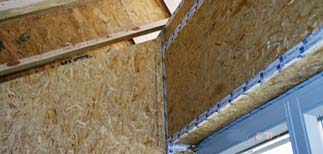

OSB-Platten an den Außenwänden sind an den Stößen
untereinander mit Klebeband luftdicht verbunden




Wärmebrückenvermeidung

- Dämmung unter der Sohle
- Außenwände aus TJI-Trägern auf unterseitig und
  oberseitg gedämmter Sohlplatte
- Sockelüberdämmung mit Perimerterdämmung bis
  UK unterseitiger Dämmung
- WB- freier Übergang ins Pultdach mit lückenloser
  Dämmebene

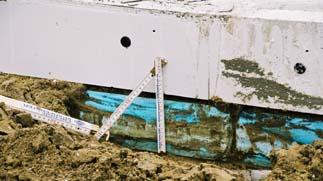

Eine durchgehende Dämmenebene unter der Sohlplatte
vermeidet alle sonst schwierig zu lösenden
Wärmebrücken am Sockelfußpunkt mit einer Gründung
mit Streifenfundamenten,
Die Sockelüberdämmung ist auf diesem Bild noch nicht
eingebaut



Haustechnikkomponenten

Lüftungsanlage:
Lüftungsanlage mit Wärmerückgewinnung der Firma Paul  WRG-90-thermos 200 DC
Wärmebereitstellungsgrad laut TZWL 99%

EWT:
nicht vorhanden

Heizung:
Zulufterwärmung über ein Luft-Wasser Heizregister an
der Lüftungsanlage. Wärmeerzeugung über die eigene
Photovoltaikanlage und "grünen Strom"

Warmwasserbereitung:
Wärmeerzeugung über die eigene Photovoltaikanlage
und "grünen Strom"
