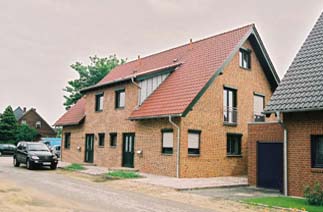

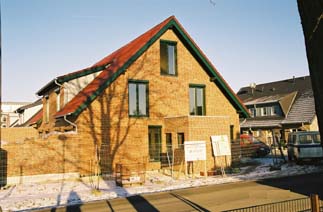

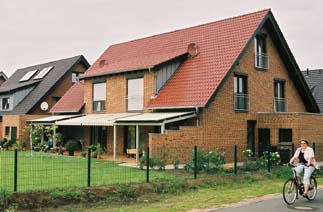

Passivhaus in Bocholt-Biemenhorst

Standort: Julius-Vehorn-Weg, Bocholt
Baujahr: 2002-2003

Energetische Begleitung der Planung und Bauausführung durch das NEI


Gebäude

Zwei Doppelhaus-Hälften in Holzständer-Bauweise mit
ortsüblicher Verblendung.
Tragende Konstruktion aus Konstruktionsvollholz (KVH)
Ein gebäude ist unterkellert, das andere nicht.
Energiebezugsfläche: jeweils ca. 137 m²
Umbautes Volumen: jeweils ca. 662 m³



Kennwerte

Die beiden Doppelhaushälften erreichen laut
Berechnung einen Heizwärmebedarf von
14,9 kWh/m²a und 15,0 kWh/m²a incl. den
eingerechneten Luftdichtheitsergebnissen.
Die Blower door Messungen ergaben n50-Werte
von 0,58 h-1 und 0,59 h-1.


Allgemeines / Besonderheiten

Bei diesem Haus wurde mit einem Bauträger die
ungewöhnliche Kombination aus Holzbau und
Verklinkerung gewählt. Der Hauptanteil der
Außenwanddämmung befindet sich zwischen den
Konstruktionshölzern der Wandkonstruktion, eine
zusätzliche Dämmebene wurde innen aufgeschraubt.

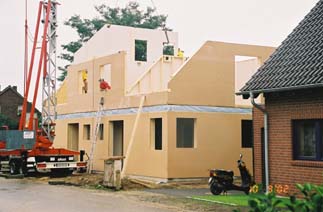

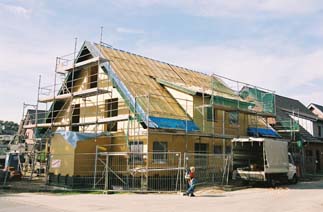

Durch den hohen Vorfertigungsgrad stand der Rohbau
innerhalb von zwei Tagen.



Aufbau der thermischen Hüllfläche

Sohlplatte/Kellerdecke:
16 cm Betonsohle
22 cm WLG 025 Unterestrichdämmung
6 cm Estrich
mittlerer U-Wert 0,110 W/m²K

Außenwand:
11cm Verblendung
Holzweichfaserplatte
24/6 cm Holzständer mit Mineralwolle WLG 035
OSB-Platte
12/16 cm Installationsebene mit Mineralwolle WLG 035
Gipskartonplatte
mittlerer U-Wert 0,131/0,119 W/m²K

Dach:
Holzweichfaserplatte
24/6 cm Holzständer mit Mineralwolle WLG 035
OSB-Platte
12 cm Aufdoppelungsebene mit Mineralwolle WLG 035
  3 cm gedämmte Lattenebene Mineralwolle WLG 035
Gipskartonkplatte
mittlerer U-Wert 0,099 W/m²K

Fenster:
gedämmte Holzrahmen, UF-Wert 0,73
Fa. Kausträter, Gelsenkirchen
3-fach Verglasung, UG-Wert 0,70
g-Wert 50% bzw. 60%
mittlerer U-Wert 0,821 W/m²K

Haustür:
hochgedämmte Holz-Haustür
Fa. Kausträter, Gelsenkirchen
mittlerer U-Wert 0,663 W/m²K

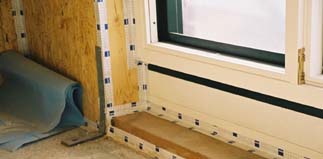

LD-Aklebung am Fensterrahmen


Luftdichtende Ebenen

- Betonsohlplatte / Kellerdecke aus Beton
- OSB-Platten an Außenwänden und im Dach
- Folienstreifen und Klebebänder an den Elementstößen
- Fenster und Haustür mit Klebebändern
  angeschlossen

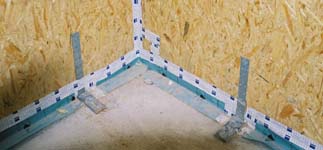

LD-Abklebung der vorgefertigten Wandelemente mit dem Beton der
Sohlplatte / Kellerdecke



Mittelpfette und Kehlbalken für problemlosen luftdichten Anschluß

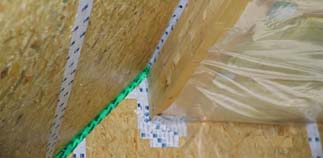

Kehlbalken mit Balkenschuhen zwischen die Mittelpfetten gehängt

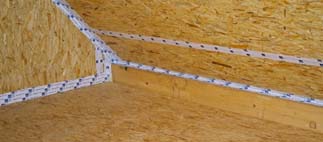

fertige LD-Abklebung an der Mittelpfette mit OSB-Platten von oben


Wärmebrückenvermeidung

- Unterestrichdämmung auf der Sohle
- Außenwände aus KVH-Trägern auf oberseitig
  gedämmter Sohlplatte
- innere Installationsebene der Außenwände
- WB- freier Übergang ins Satteldach mit lückenloser
  Dämmebene






Haustechnikkomponenten

Lüftungsanlage:
Lüftungsanlage mit Wärmerückgewinnung der Firma Paul, WRG-90-thermos DC 200 mit einem
Wärmebereitstellungsgrad von 92% laut PHI
Zertifikat.

EWT:
Luftdurchströmter Erdreichwärmetauscher mit einem
Wärmebereitstellungsgrad von 22%

Heizung:
Zulufterwärmeung über ein Heizregister an der
Lüftungsanlage. Wärmeerzeugung jeweils über
Gasthermen

Warmwasserbereitung:
Wärmeerzeugung jeweils über Gasthermen.



Aufbau der vorgefertigten Wand-, Decken- und Dachelemente
